电源管理

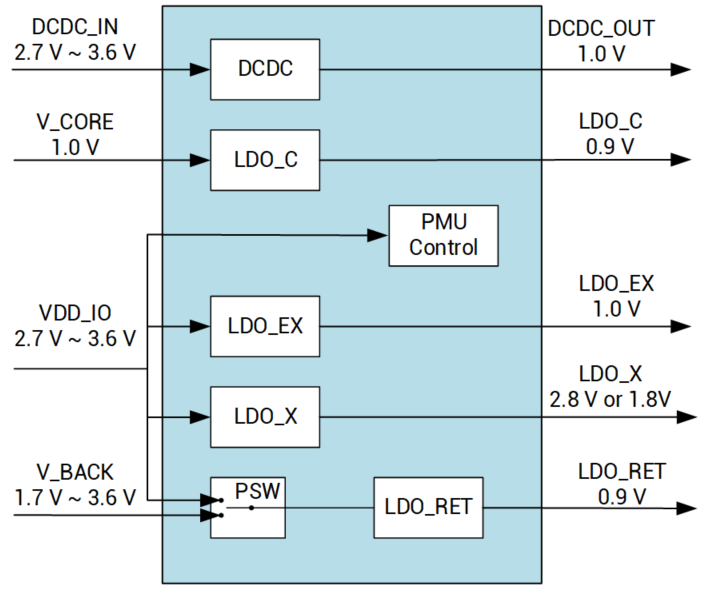

PMU提供四个电源域，由LDO内部生成并受几个电压监视器的监控。

​

Core电源域

Core电源域是芯片内RF和数字部分的主电源域。后续的LDO_C转换V_CORE输入，将V_CORE转换为各自电压，并且须通过LDO_C引脚挂接去耦电容。LDO_C驱动数字逻辑部件。

IO电源域

IO电源域通过VDD_IO供电，包括芯片IO器件和片上Flash等。VDD_IO的供电电压支持2.7 V ~ 3.6 V的宽压。除了IO器件以外，PMU等设备由专用的LDO_EX供电。LDO_EX须通过LDO_EX引脚连接相应的去耦电容。

Backup电源域

Backup电源域包括RTC部分和Retention RAM。这个电源域由VDD_IO和V_BACK供电。当VDD_IO的供电电压处于正常范围时，使用VDD_IO，否则使用V_BACK。V_BACK的允许电压范围是1.7 V ~ 3.6 V，因此，普通的锂电池或其他电池均可直接连接到此引脚上。如果不需要RTC和backup功能，则V_BACK需要连接VDD_IO。

TCXO电源域

时钟电源域，给TCXO供电。该电源域有一个专用LDO称为LDO_X，也由VDD_IO供电。如果TCXO由LDO_X供电，LDO_X应连接到TCXO的电源引脚，同时用电容去耦。当然，用户也可选择除LDO_X以外的外部电源来使TCXO工作。

基于以上多电源域划分及硬件设计，UC6580x-00芯片支持以下三种功耗模式：

• 工作模式（Running mode）：芯片各电源供电正常，CPU正常运行，各电源域供电由软件配置。所有事件，包括外部中断、通讯请求、定时等事件都可以正常处理。

• 备电模式（V_BACK mode）：外部切断了芯片的IO供电和主供电，仅保留了V_BACK供电。此时芯片的功耗降到很低的水平，具体的功能和耗电依赖于软件对此模式的设置；上电即醒。

• 断电模式（Power Off mode）：外部切断了芯片的所有供电，芯片完全不工作。
